塔架式直驱电机抽油机

工作原理

塔架式直驱电机抽油机是一种低速旋转电机直接驱动的抽油机，取消了减速箱和四连杆机构。采用了天平式平衡原理，具有大载荷、长冲程、低冲次等特点，可实现无极调速、智能控制，节能效果显著。结构简单，故障点极少，维护便利。

主要结构

★ 承载系统:导向轮、桁架;

★ 驱动系统:直驱电机、驱动轮;

★ 平衡及其它辅助系统:配重箱、拖动抽油杆的钢丝绳芯皮带、悬绳器、防撞器、无触点限位器等;

★ 抽油机驱动与控制系统:包括专用变频器、控制面板和控制保护装置。

技术参数

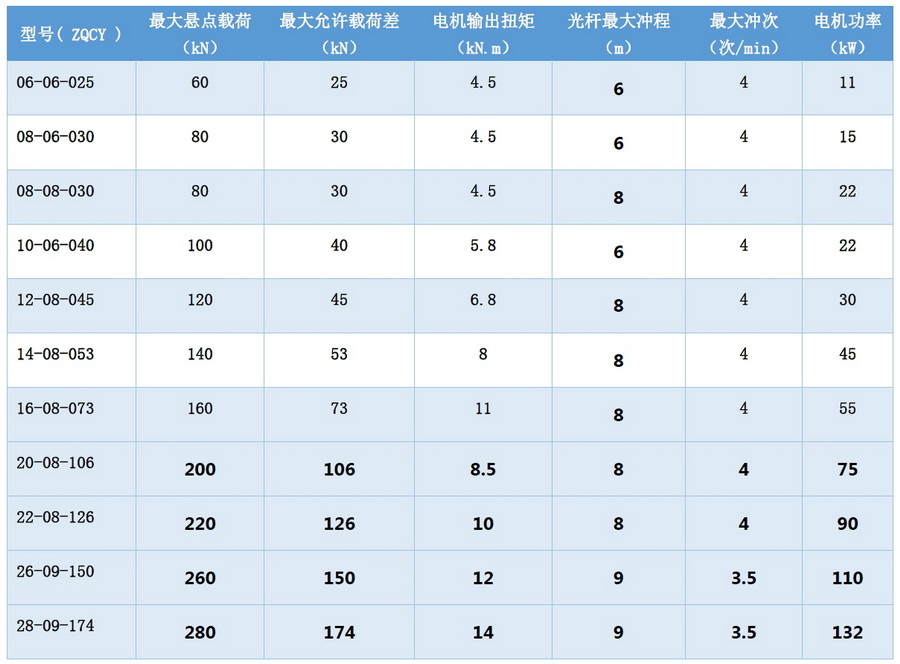

直驱电机抽油机技术参数

运动模式

★ 上快下慢：适用于高气油比的油气藏井。

★ 上慢下快：适用于稠油油气藏井。

★ 上下同速：适用于普通油气藏井。

★ 换向停滞间抽：适用于供液能力差的油气藏井，可以保持供液和抽汲的平衡。

塔架式抽油机特点及安全、控制系统

特点

★ 采用直驱方式减少了动力传递中间环节，整机传动效率高；

★ 长冲程、低冲次，提高泵效，节能显著；

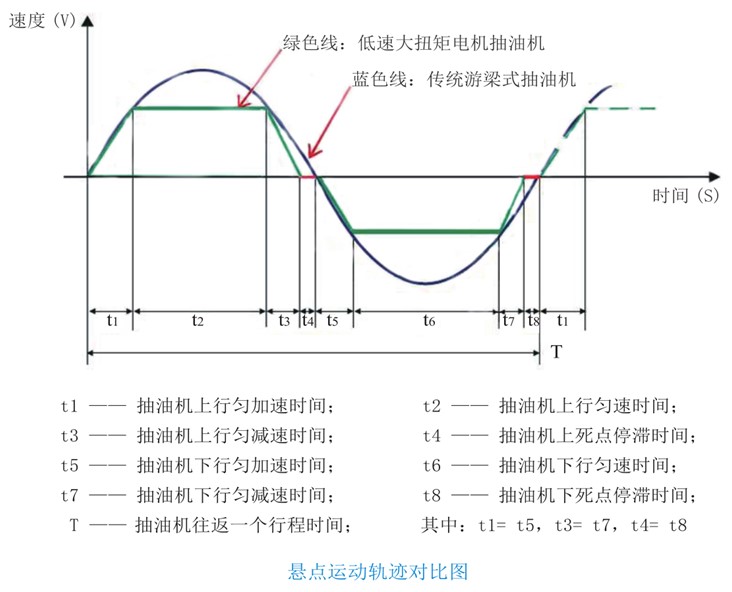

★ 抽汲过程90%为匀速运动，换向为匀加减速，有效降低了对杆、泵的冲击载荷，延长了检泵周期；

★ 冲程、冲次无极可调，可实现上快下慢、上慢下快、上下同速的运行模式，还可根据采油工艺的需要实现间抽；

★ 启动和换向电流小，集中规模使用该抽油机可有效降低所需要的供电设计容量，节省投资；

★ 整体结构简单，易损件少，降低了运行和维护费用；

★ 噪音低、绿色环保；

安全、控制系统

系统组成：专用变频器柜(含操作面板和保护装置),数据采集、远传和控制系统等。

可采集和远传数据包括：悬点载荷、悬点位置、电机电流、电机电压、电机频率、电机温度、冲程、冲次、功图、故障信息等。

可远程控制功能：抽油机冲程、冲次、间抽时间和启停抽油机等。

保护功能

当抽油机系统欠载或过载、抽油杆断脱或卡阻时，可实现自动停机、刹车等保护动作。具体保护功能如下：

★ 低电压保护及报警                  ★ 过电压保护及报警

★ 输入断相保护及报警               ★ 输出断相保护及报警

★ 过电流保护及报警                  ★ 瞬间断电保护及报警

★ 电机温度过热保护及报警        ★ 输出短路保护及报警

★ 接地过电流保护及报警           ★ 电机失步保护及报警

★ 断电刹车保护及报警              ★ 过负荷保护及报警（包括负荷过轻保护及报警）
